Mikro DC planetový prevodový motor s enkodérom
Veľkosť: 36 * (70 mm + L) (okrem hriadeľa a terminálu)
Dĺžka nápravy: 20,0MM jednosmerne von z hriadeľa
Model: CHP-36GP-555-ABHL
Popis produktu
Model | CHP-36GP-555-ABHLL motor s permanentným magnetom na spomalenie planétového kódovania |
veľkosť | 36 * (70 mm + L) (okrem hriadeľa a terminálu) |
Dĺžka nápravy | 20,0 MM, jedna cesta von z hriadeľa |
Priemer nápravy | Štruktúra 8mm hriadeľa s dvojitým guľôčkovým ložiskom typu D |
Napätie | 12-24V |
závažia | Približne 480 g, rôzne parametre, hmotnosť je rozdiel viac ako 10 gramov |
Špecifikácia zapojenia | Konektor XH2.54-6PIN |

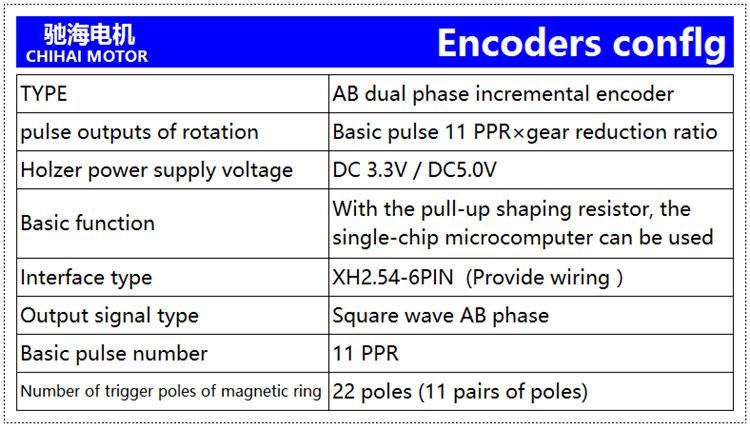

Špecifikácia kódovača | Dvojfázový kodér AB, jednosmerné základné napätie 11 V, 3,3 V alebo 5,0 V |
Parametre produktu
technické údaje | |||||||||||||
Model ： Motor s jednosmerným prevodom s permanentnými magnetmi z uhlíkovej kefky typu CHP-36GP-555ABHL s enkodérom | |||||||||||||
Napätie: DC24.0V maximálny výkon 90w 24120 # | |||||||||||||
RATIO | 1: 5,2 | 01:14 | 01:19 | 01:27 | 01:51 | 1:71 | 1: 100 | 1: 139 | 1: 189 | 1: 264 | 1: 369 | 1: 515 | 1: 721 |
Prúd bez záťaže （mA) | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 |
Otáčky bez zaťaženia (ot / min) | 2300 | 855 | 630 | 440 | 235 | 165 | 120 | 89 | 63 | 45 | 30 | 23 | 16 |
Menovitý krútiaci moment (kg.cm) | 4.00 | 10.00 | 14.0 | 21.0 | 35.0 | 48.0 | 50.0 | 50.0 | 50.0 | 60.0 | 60.0 | 60.0 | 60.0 |
Menovitá rýchlosť （ot / min) | 1820 | 675 | 504 | 355 | 195 | 130 | 95 | 65 | 50 | 35 | 25 | 18 | 13 |
Menovitý prúd （A) | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.2 |
Počet stupňov | 1stages | 2stages | 3stages | 4stages | |||||||||
Dĺžka spomaľovača (mm) | 26.5 | 34.5 | 42.5 | 50.5 | |||||||||
Napätie: DC12.0V maximálny výkon 30W 1260 # | |||||||||||||
RATIO | 1: 5,2 | 01:19 | 01:27 | 01:51 | 1: 100 | 1: 139 | 1: 264 | 1: 515 | |||||
Prúd bez záťaže （mA) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | |||||
Otáčky bez zaťaženia (ot / min) | 1150 | 315 | 220 | 115 | 60 | 43 | 23 | 11.5 | |||||
Menovitý krútiaci moment (kg.cm) | 3.00 | 7.0 | 10.0 | 20.0 | 40.0 | 50.0 | 50.0 | 50.0 | |||||
Menovitá rýchlosť （ot / min) | 880 | 240 | 165 | 90 | 45 | 32 | 20 | 10.5 | |||||
Menovitý prúd （A) | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.7 | ≤1.5 | |||||
Blokovací moment (kg.cm) | ≥7 | ≥25 | ≥30 | ≥50 | nesmie prekročiť 60 kg.cm | ||||||||
Zastaviť prúd （A） | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | |||||
Hviezdy planétového pohonu | 1stages | 2stages | 3stages | 4stages | |||||||||
Dĺžka spomaľovača (mm) | 26.5 | 34.5 | 42.5 | 42.5 | 42.5 | 42.5 | 50.5 | 50.5 | |||||
Balenie a dodávka
BALENIE:
Štandardné balenie na vývoz.
DODACÍ ČAS:
3 - 20 dní po potvrdení objednávky by sa mal o podrobnom termíne dodania rozhodnúť podľa
výrobná sezóna a objednané množstvo.
POZOR:
Ak sú potrebné špeciálne doklady o colnom odbavení, kontaktujte nás prosím vopred na potvrdenie.
Populárne Tagy: Mikro DC planétový prevodový motor s enkodérom, Čína, výrobcovia, továrne, prispôsobené, veľkoobchod, hromadne, skladom
