Uhlíkový kefový motor s jednosmerným prúdom

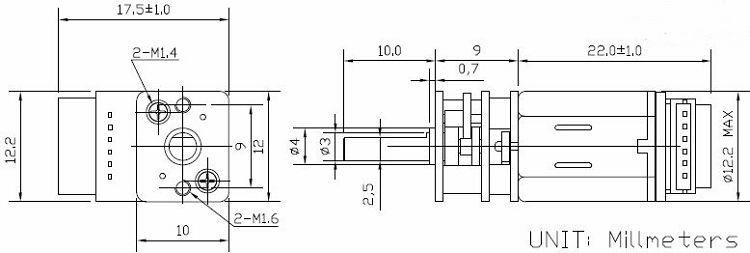

Priemer nápravy:

priemer 3 mm, hriadeľ typu D

Špecifikácia napäťového kodéra:

1.0-6.0v

hmotnosť:

Asi 14,5 g

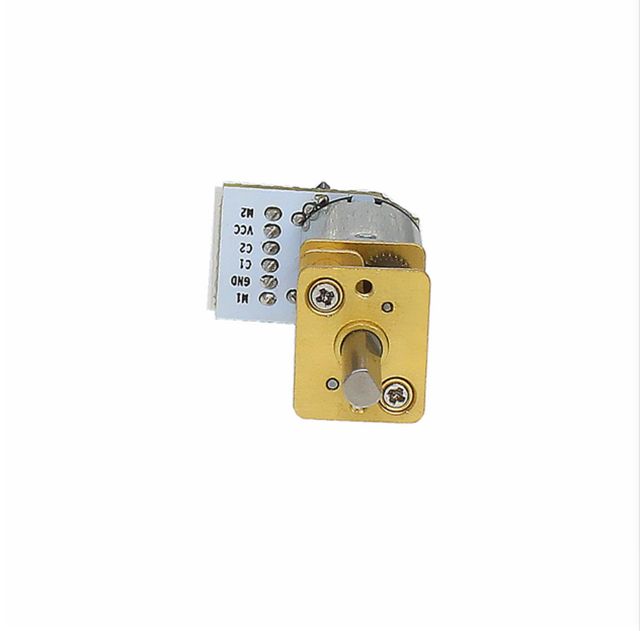

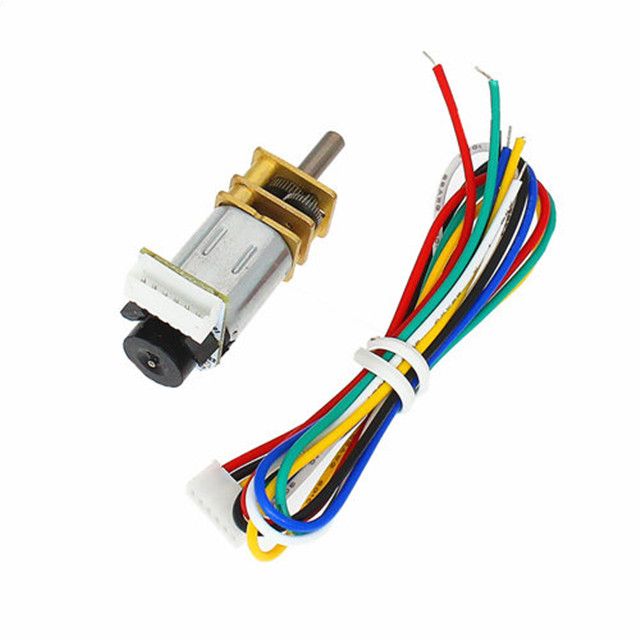

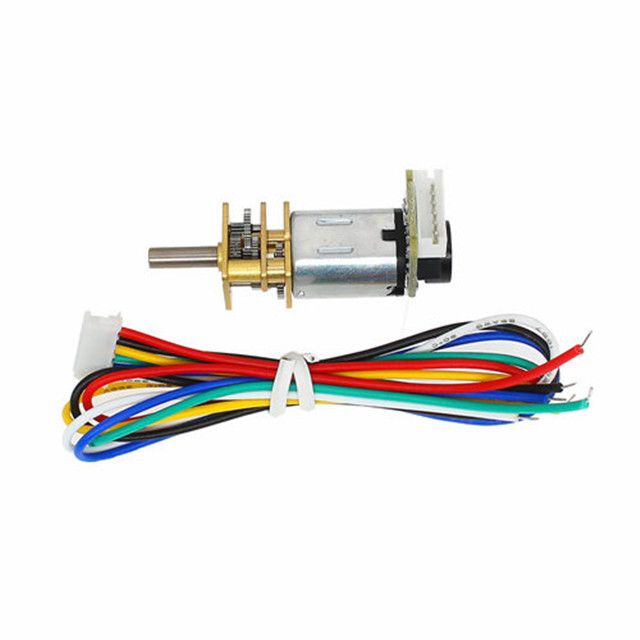

Špecifikácia zapojenia:

Hlava terminálu ZH1,5-6PIN

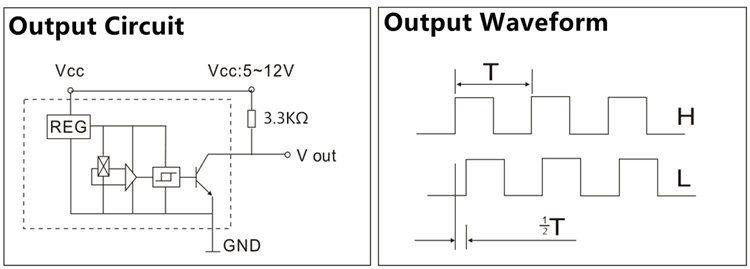

Špecifikácia kódovača:

Dvojfázový kodér AB, jednosmerné základné napätie 11 V, 3,3 V alebo 5,0 V

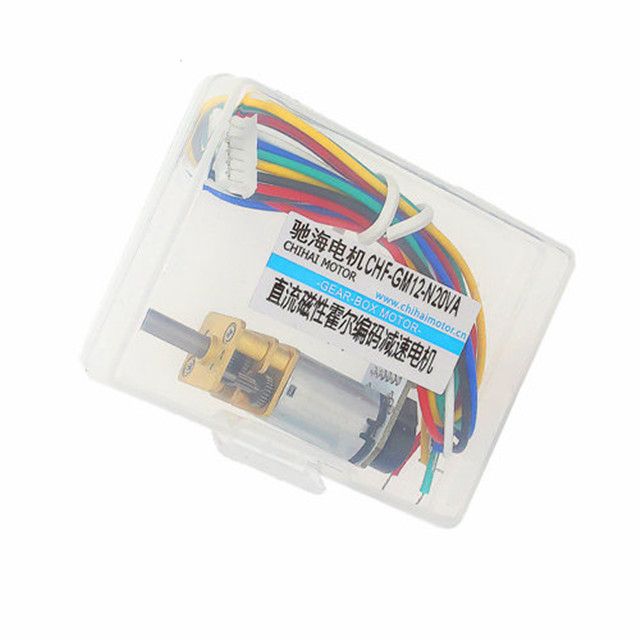

Model: CHR-GM12-N20VA ABHL
Motor s permanentným magnetom s jednosmerným prevodom so snímačom polohy
A12 --- Napätie: DC12.0V výkon 0,9 W

Pomer recitácie

01:10

01:20

01:30

01:50

1: 100

1: 150

1: 210

1: 298

1: 380

Prúd bez záťaže （mA)

≤60

≤60

≤60

≤60

≤60

≤60

≤60

≤60

≤60

Otáčky bez zaťaženia (ot / min)

2200

1100

730

440

220

145

105

73

58

Menovitý krútiaci moment (kg.cm)

0,1

0.15

0.2

0.4

0,5

1.2

1.6

2.3

3.0

Menovitý krútiaci moment (mN.m)

9.8

14.7

19.6

39.2

78.4

117,6

156,9

225.5

294,1

Rýchlosť menovitého zaťaženia (ot / min)

1000

500

380

230

130

85

60

42

34

Menovitý zaťažovací prúd （A)

≤0.22

≤0.22

≤0.22

≤0.22

≤0.22

≤0.22

≤0.22

≤0.22

≤0.22

Blokovací moment (kg.cm)

0.15

0.28

0.4

0,65

1.3

1.9

2.5

3

4

Prúdový prúd (A)

0.4

0.4

0.4

0.4

0.4

0.4

0.4

0.4

0.4

Hallov signál （7 × RATIO）

67.76

135,5

206.3

357,7

695,1

1056,7

1468,3

2085,3

2654,1

A12 --- Napätie: DC6.0V výkon 0,2 W

Pomer recitácie

01:10

01:20

01:30

01:50

1: 100

1: 150

1: 210

1: 298

1: 380

Prúd bez záťaže （mA)

≤45

≤45

≤45

≤45

≤45

≤45

≤45

≤45

≤45

Otáčky bez zaťaženia (ot / min)

1000

500

330

200

100

65

47

33

26

Menovitý krútiaci moment (kg.cm)

0,05

0.09

0.12

0.2

0.4

0.6

0.8

1.15

1.5

Menovitý krútiaci moment (mN.m)

4.9

8.8

9.8

19.6

39.2

58.8

78,45

112,75

147

Rýchlosť menovitého zaťaženia (ot / min)

700

350

200

120

65

45

30

20

17

Menovitý zaťažovací prúd （A)

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

Blokovací moment (kg.cm)

0.07

0.12

0.2

0.32

0.7

0.9

1.2

1.5

2

Prúdový prúd (A)

0.2

0.2

0.2

0.2

0.2

0.2

0.2

0.2

0.2

A06 --- Napätie: výkon DC6,0V 0,45 W

Pomer recitácie

01:10

01:20

01:30

01:50

1: 100

1: 150

1: 210

1: 298

1: 380

Prúd bez záťaže （mA)

≤60

≤60

≤60

≤60

≤60

≤60

≤60

≤60

≤60

Otáčky bez zaťaženia (ot / min)

1550

800

530

310

155

105

75

52

41

Menovitý krútiaci moment (kg.cm)

0.07

0.14

0.2

0.35

0.7

1.0

1.4

2.0

2.5

Menovitý krútiaci moment (mN.m)

6.8

13.7

19.6

34.3

68.6

98

137.25

196,08

245.1

Rýchlosť menovitého zaťaženia (ot / min)

900

460

300

180

90

60

42

30

24

Menovitý zaťažovací prúd （A)

≤0.17

≤0.17

≤0.17

≤0.17

≤0.17

≤0.17

≤0.17

≤0.17

≤0.17

Blokovací moment (kg.cm)

0.16

0.3

0,5

0.8

1.5

2.2

2.8

3

4

Prúdový prúd (A)

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

A06 --- Napätie: výkon DC3,0V 0,1 W

Pomer recitácie

01:10

01:20

01:30

01:50

1: 100

1: 150

1: 210

1: 298

1: 380

Prúd bez záťaže （mA)

≤45

≤45

≤45

≤45

≤45

≤45

≤45

≤45

≤45

Otáčky bez zaťaženia (ot / min)

780

400

265

155

77

52

37

26

20

Menovitý krútiaci moment (kg.cm)

0.03

0.06

0,1

0.17

0.35

0,5

0.7

1.0

1.2

Menovitý krútiaci moment (mN.m)

2.94

5,88

9.8

16.67

34.4

49.02

68,63

98.04

117,6

Rýchlosť menovitého zaťaženia (ot / min)

450

230

150

90

45

30

21

15

12

Menovitý zaťažovací prúd （A)

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

Blokovací moment (kg.cm)

0.08

0.16

0,23

0.4

0.75

1.1

1.5

2.8

3.5

Prúdový prúd (A)

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3
